Заглушки, днища

Заглушки и днища - детали, предназначены для перекрытия участков трубопроводов, закрывания концевых отверстий, а также в конструкциях различных емкостей.

Заглушки и днища применяются на любых типах трубопроводов: на предприятиях энергетической, нефтяной, газовой и химической промышленности; для изготовления сосудов, аппаратов и котлов, работающих под давлением.

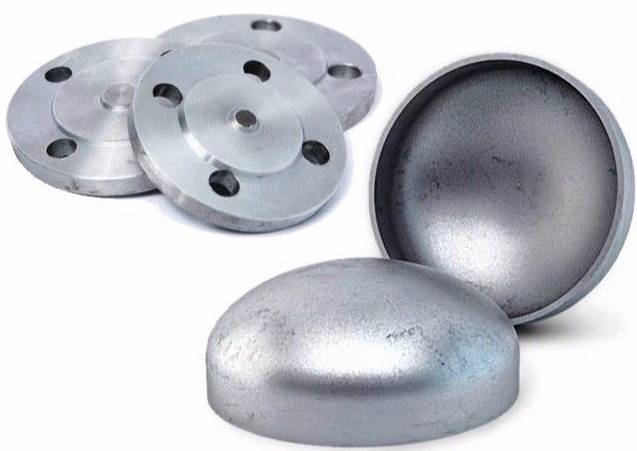

В зависимости от способа фиксации, заглушки труб делятся на плоские, фланцевые и эллиптические.

Заглушки плоские присоединяются к трубопроводу с помощью сварки. Они штампуются вытяжкой на гидравлических и фрикционных прессах. Диаметр плоских заглушек варьируется от 40 до 600 миллиметров. Заглушки плоские применяются на условное давление до 25 килограмм-сил на квадратный сантиметр. Могут быть усилены ребрами.

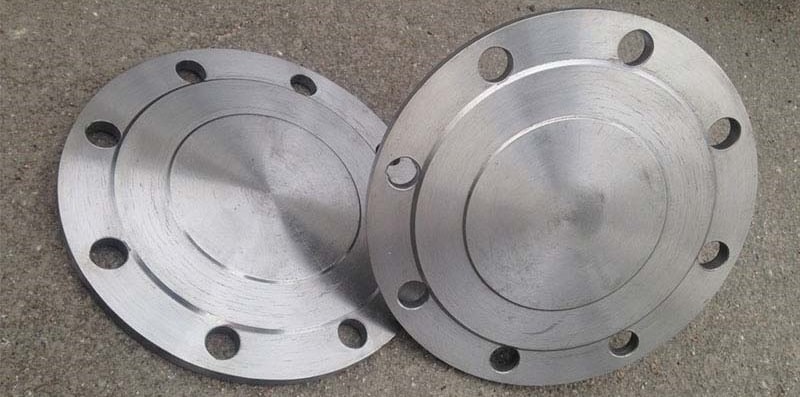

Заглушки фланцевые присоединяются к трубе с помощью фланцевого соединения. Их изготавливаются методом горячей штамповки или газовой резки из цельного стального листа. Фланцевые стальные заглушки переносят температуру от -70С до + 600С и могут использоваться в достаточно агрессивных средах, что позволяет применять их на ответственных трубопроводах нефтегазовой и химической промышленностей.

Заглушки эллиптические привариваются прямо к трубе. Они имеют выпуклую форму, что способствует созданию искривлений в потоке жидкости и некоторой компенсации силы гидроудара. Кроме того, благодаря форме эллипса увеличивается площадь внутренней поверхности заглушки, и на каждый квадратный сантиметр в итоге приходится меньшее давление. Эллиптически заглушки нашли свое применение в герметизации трубопроводов нефтегазового комплекса при их эксплуатации в районах с холодным и умеренным климатом.

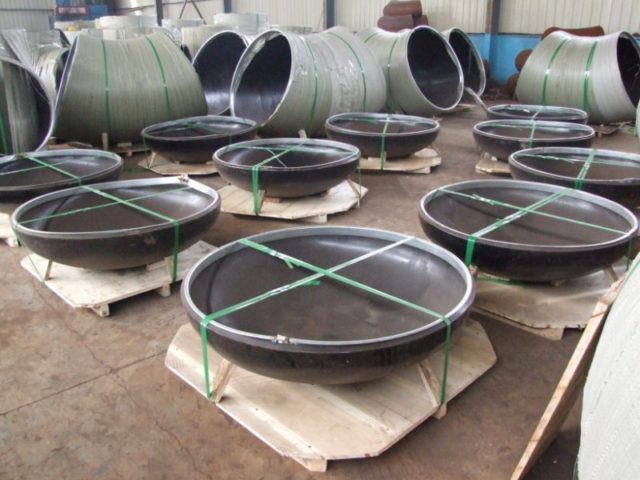

Днища – это фактически те же эллиптические заглушки, но их диаметр превышает 530 мм.
Днища также изготавливаются путем гидравлического выдавливания прессом из листа металла. Штампованные днища выдерживают высокое давление и, в зависимости от марок стали, могут применяться на трубопроводах при очень низких и при очень высоких температурах.

Имеется возможность изготовить нестандартные заглушки и днища по чертежам заказчика.
